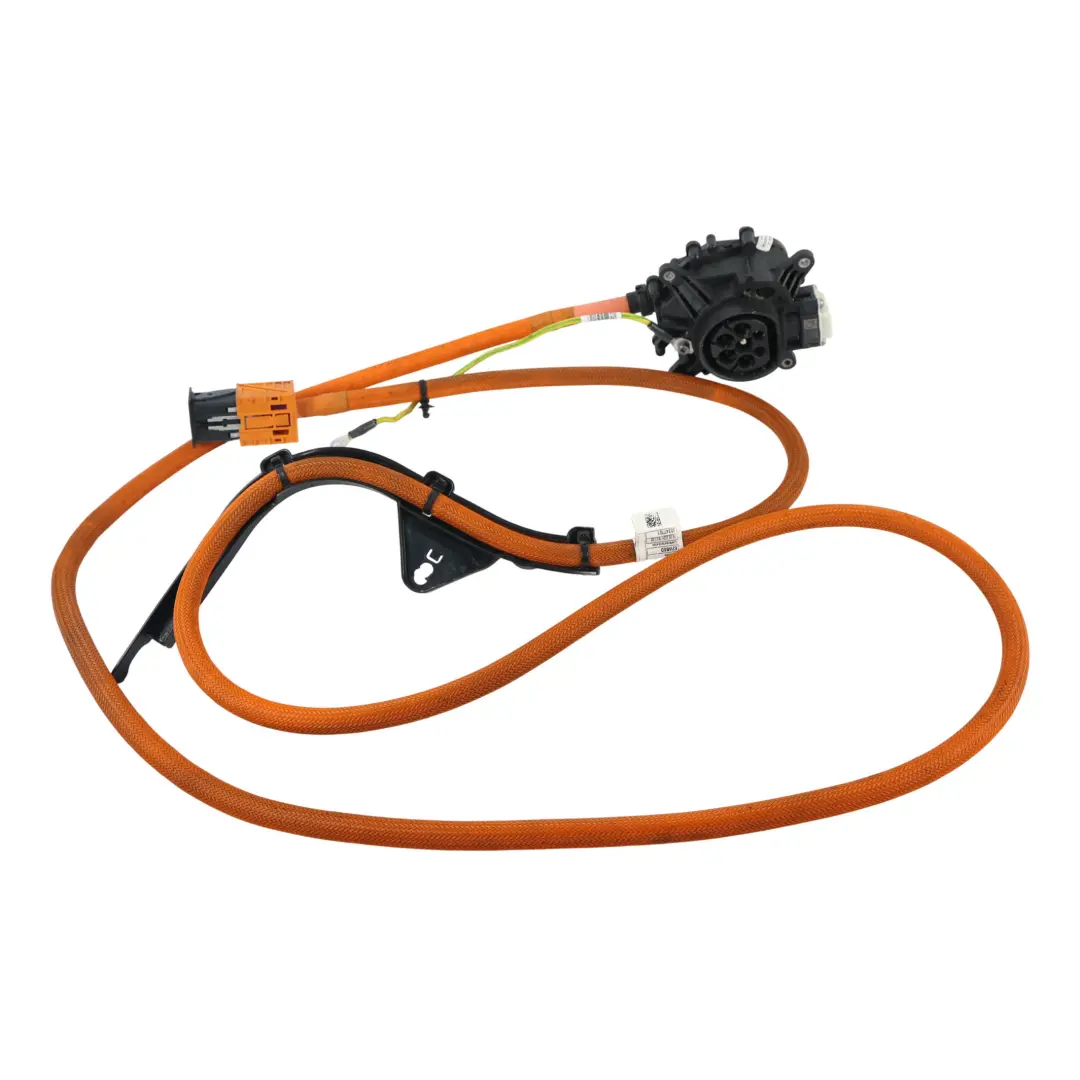

BMW X1 U11 Hochspannungs HV Kabelbaum Ladeelektronik 5B3A404

Optischer Zustand des Teils

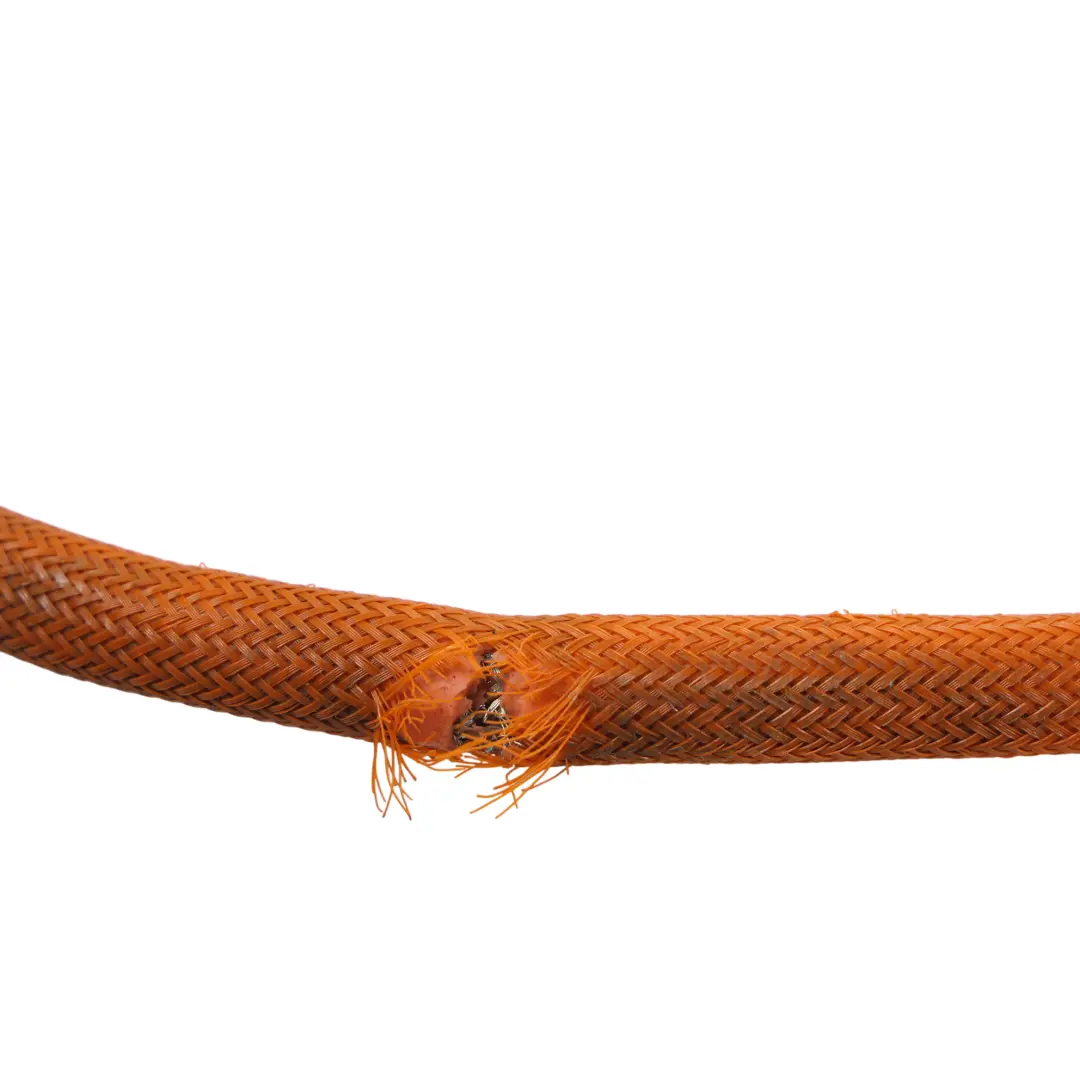

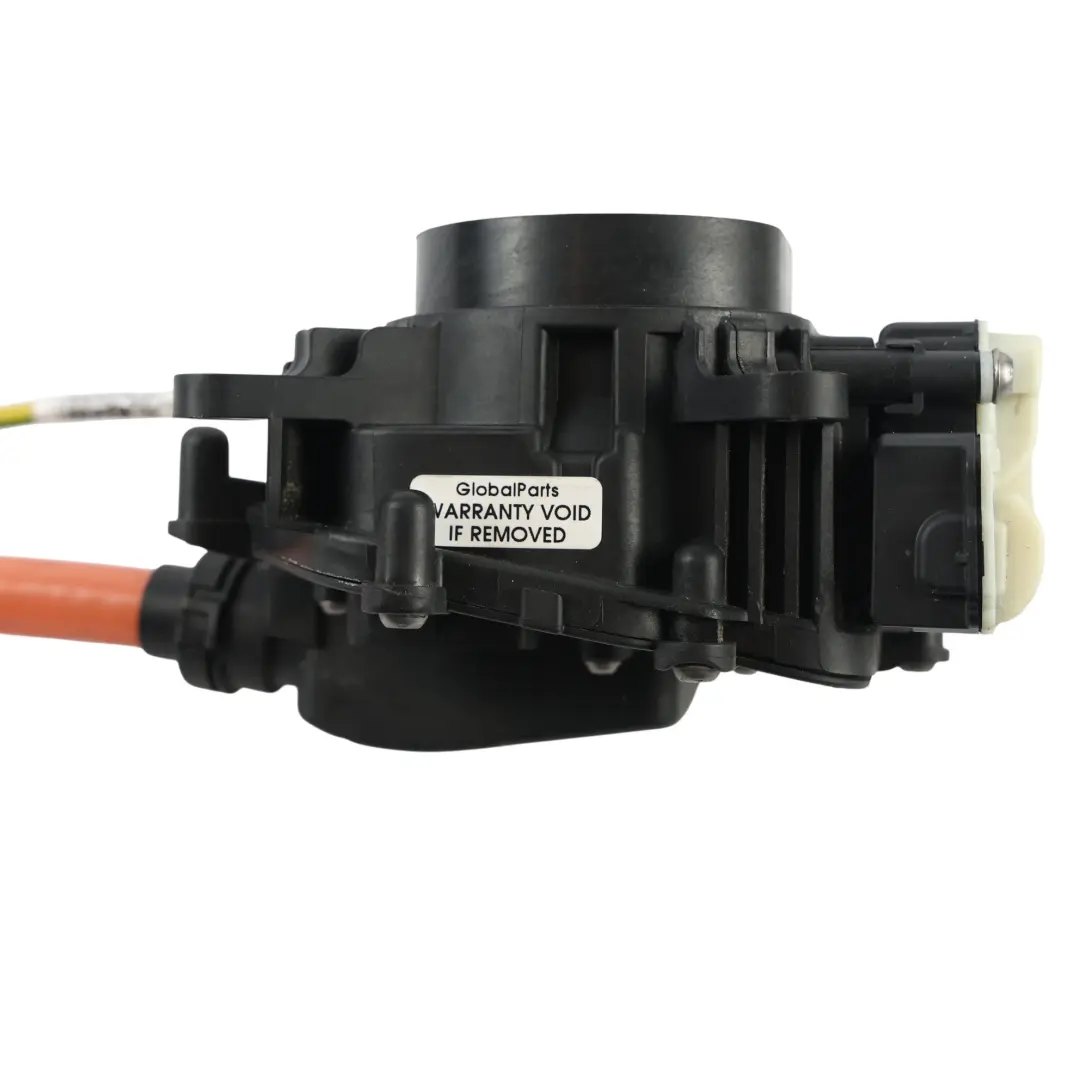

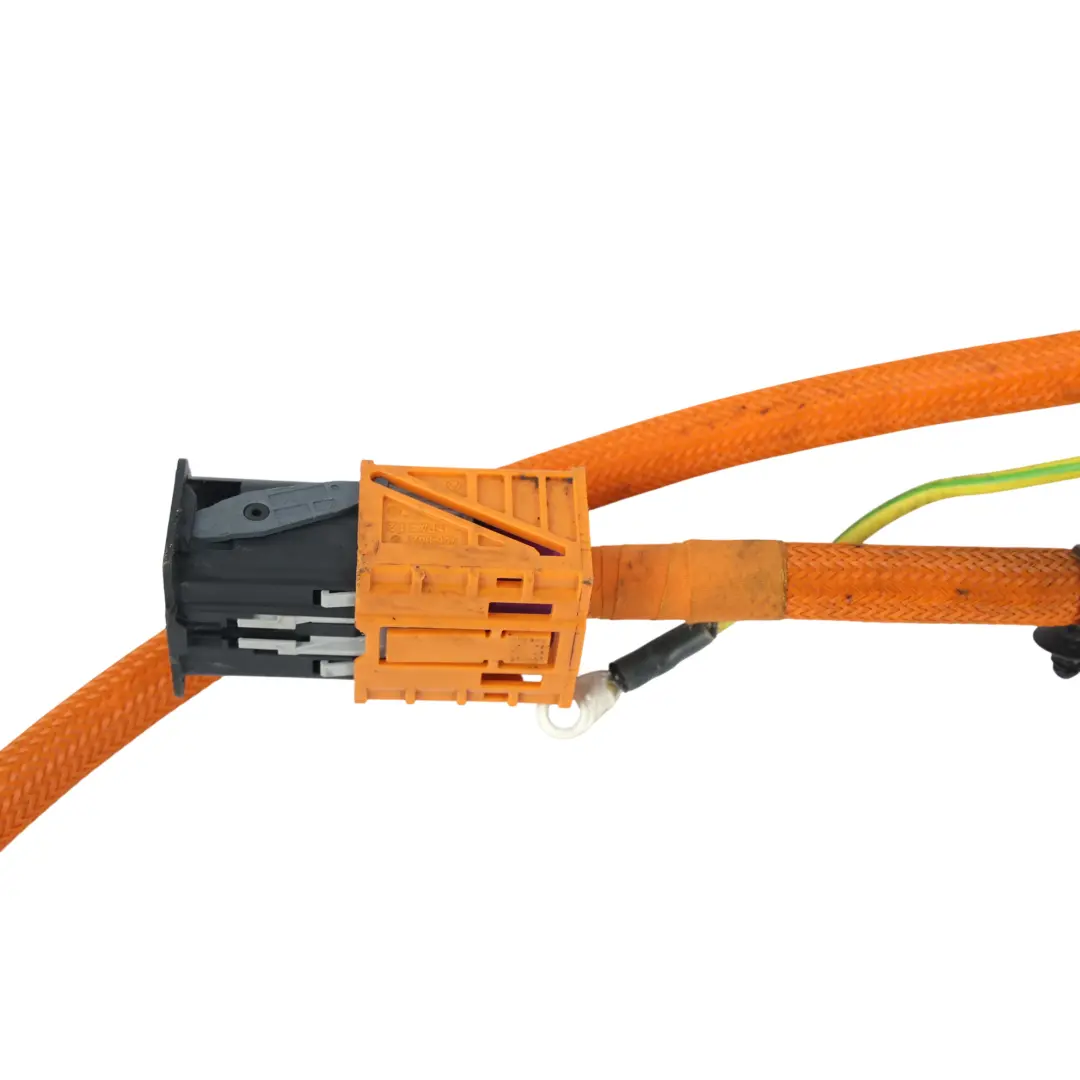

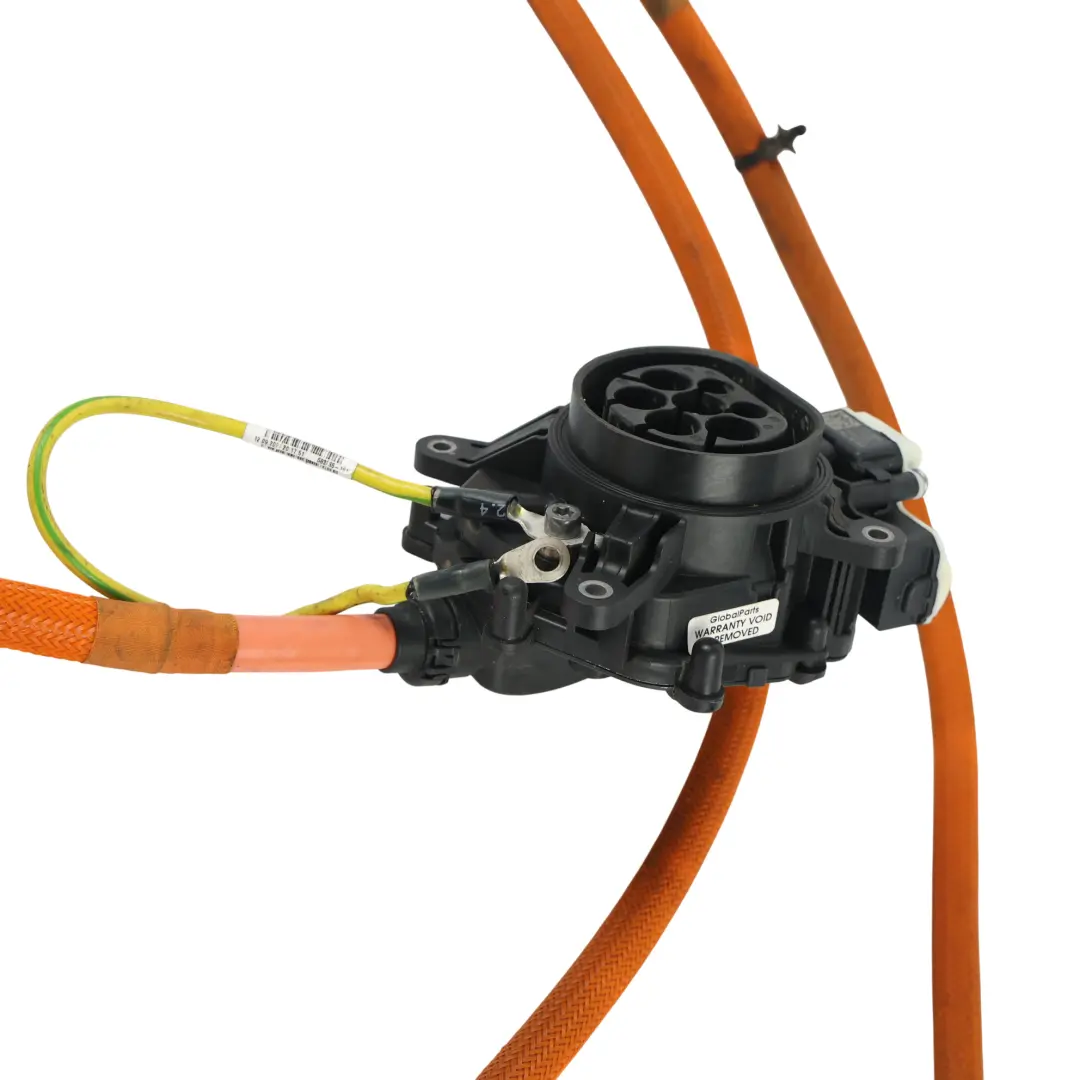

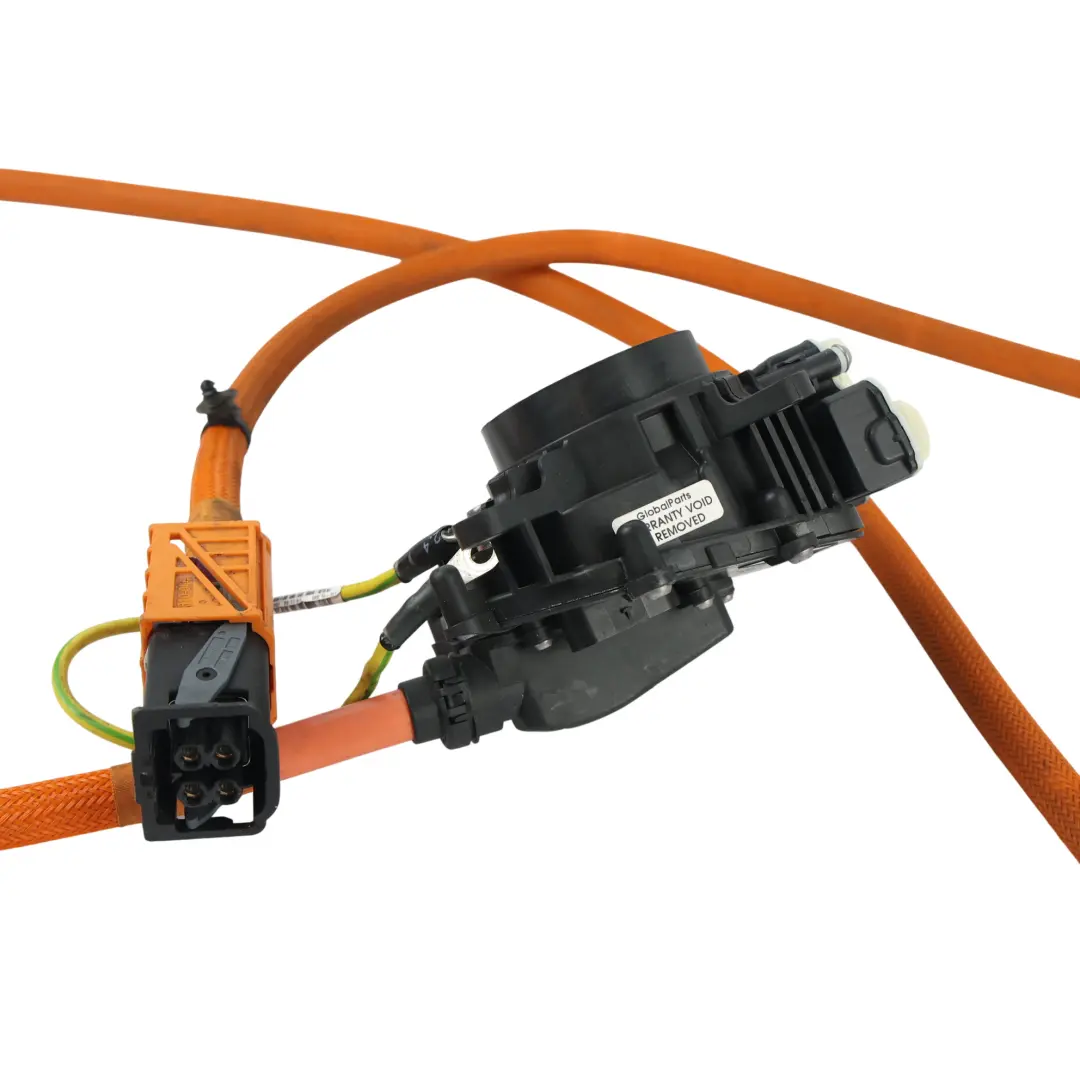

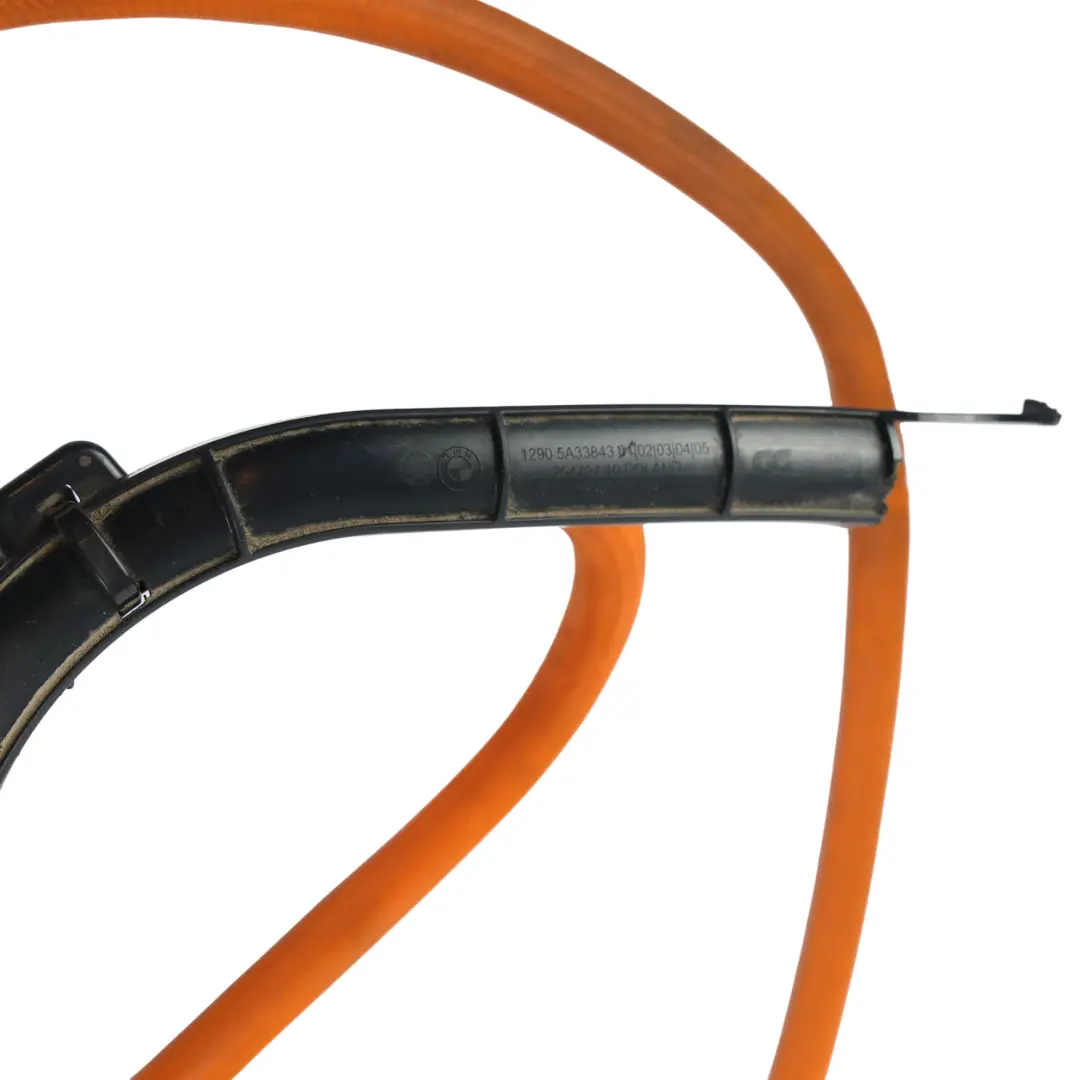

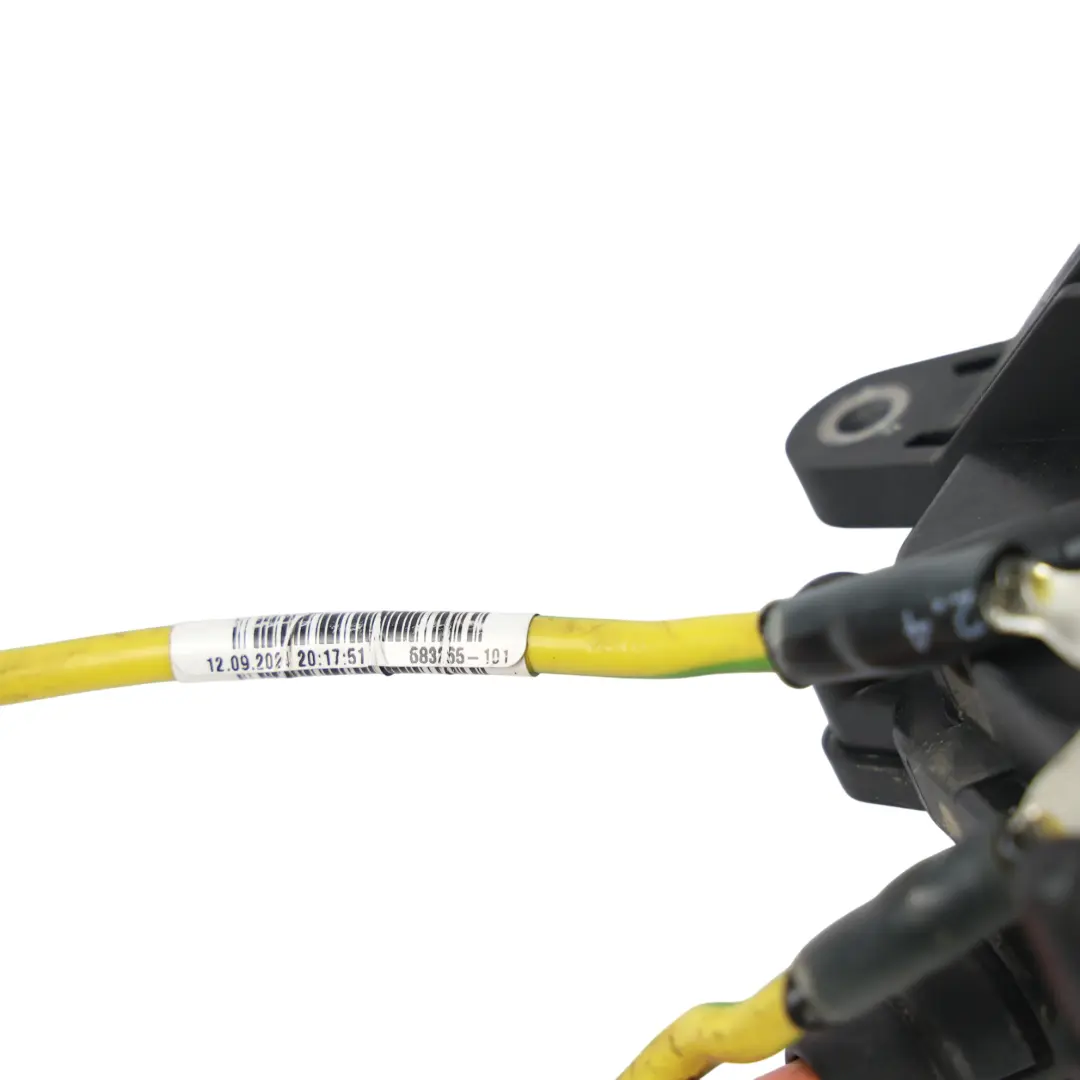

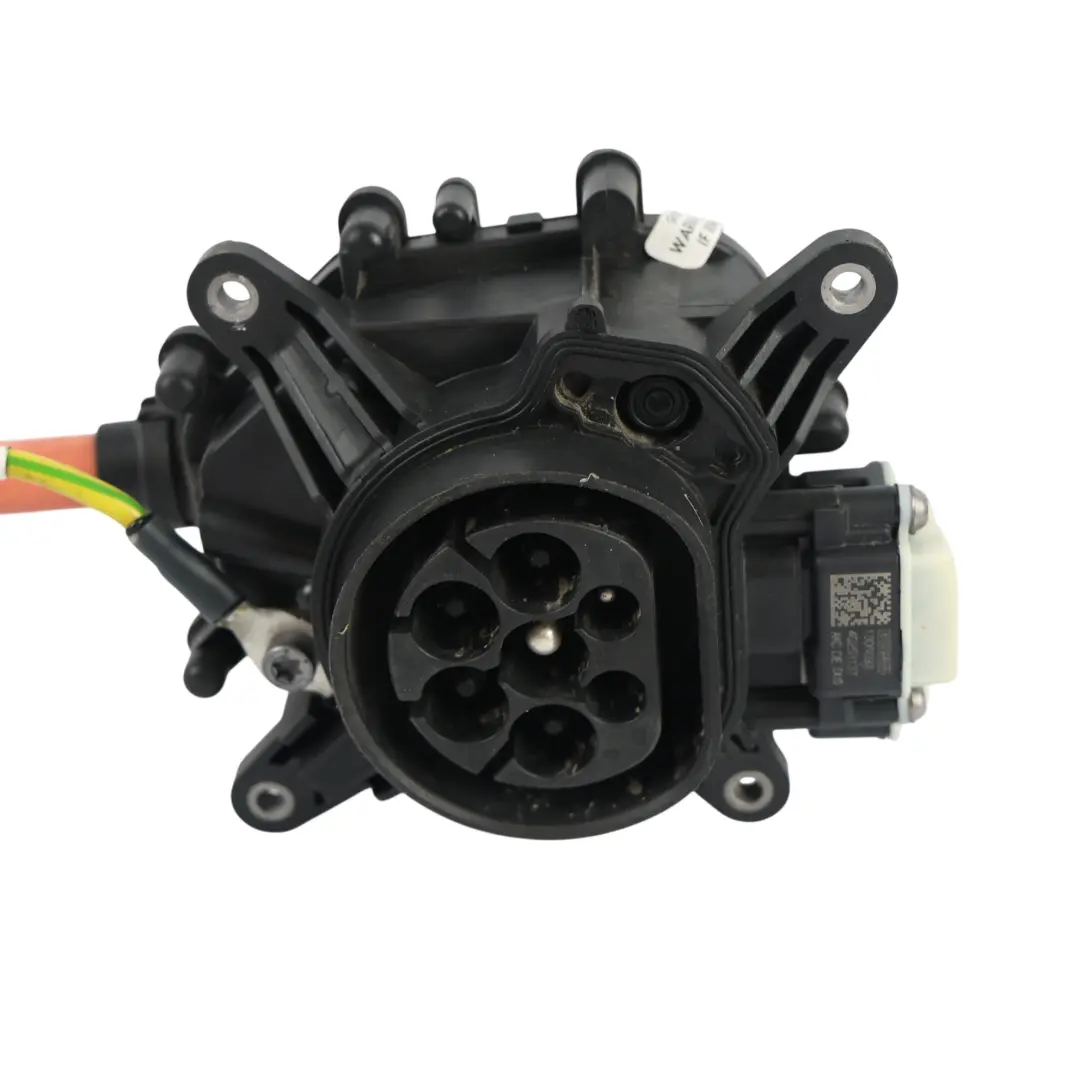

Das Produkt weist Gebrauchsspuren auf, die auf den Fotos zu sehen sind.

BMW X1 U11 Hochspannungs HV Kabelbaum Ladeelektronik ist ein spezialisiertes Element des elektrischen Systems, das für die Handhabung von Hochspannungskreisen während des Ladevorgangs des Fahrzeugs konzipiert ist. Es ist für eine sichere und stabile Verbindung zwischen den Schlüsselkomponenten des HV-Systems verantwortlich, was einen direkten Einfluss auf die Zuverlässigkeit des Elektroantriebs hat. Dank der präzisen OEM-Konstruktion gewährleistet der Kabelbaum eine korrekte Kabelführung, die Kontrolle des Energieflusses sowie eine angemessene elektrische Isolierung.

Spezifikationen und technische Daten

• Artikelnummer: 5B3A404
• Marke: BMW (Original OE)
• Zustand: Gebraucht
• OEM-Teilenummer: 5B3A404
• Ersatzzahlen: 2242360877, 5B3A404, 671301-108, 671301108, 5B3A404-02, 5B3A40402, 50347701
• Kategorie: Sonstige

Bestimmung und Funktion im HV-System des BMW X1 U11

Der präsentierte Hochspannungs-Kabelbaum ist ein Bauteil, das speziell für das Ladesystem des Modells BMW X1 U11 entwickelt wurde. Seine Aufgabe ist die Führung der HV-Leitungen zwischen den Komponenten, die für die Aufnahme und Verteilung der elektrischen Energie im Fahrzeug zuständig sind. Die entsprechende Geometrie des Kabelbaums sowie die werksseitigen Anschlüsse ermöglichen eine korrekte Verlegung im Technikraum und im Fahrgestell, wodurch das Risiko von Abrieb, mechanischen Spannungen sowie Störungen im Stromfluss minimiert wird.

Dank der Verwendung der originalen Verbindungsarchitektur unterstützt der Kabelbaum die korrekte Zusammenarbeit mit der werksseitigen Steuerelektronik, den HV-Sicherheitssystemen sowie dem System zur Überwachung der Ladeparameter. Dies ist besonders wichtig bei Fahrzeugen mit Elektro- oder Hybridantrieb, bei denen die Stabilität und Wiederholbarkeit der elektrischen Parameter für die Langlebigkeit der Traktionsbatterie von entscheidender Bedeutung sind.

Aufbau, Anschlüsse und Betriebssicherheit

Der Hochspannungs-Kabelbaum für das Laden wurde als komplette Montagelösung konzipiert, die Leitungen mit entsprechendem Durchmesser, Isolierung und Beständigkeit gegen die Betriebsbedingungen im Motorraum sowie in Bereichen mit erhöhter Temperatur und Feuchtigkeit umfasst. Die verwendeten HV-Anschlüsse sind werksseitig auf die Buchsen im BMW X1 U11 abgestimmt, was eine Montage im Plug-and-Play-Standard ohne die Notwendigkeit von Änderungen an der Installation ermöglicht.

Die Isolierung der Leitungen ist für den Betrieb bei Hochspannung ausgelegt, unter Berücksichtigung der Sicherheitsanforderungen für Elektrofahrzeuge. Eine entsprechende Abschirmung und Kabelführung begrenzt das Risiko elektromagnetischer Störungen und schützt vor mechanischen Beschädigungen. Dadurch unterstützt der Kabelbaum einen stabilen Betrieb des Ladesystems sowie die korrekte Funktion der Diagnosesysteme des Fahrzeugs.

Vorteile der Verwendung des originalen HV-Kabelbaums

Die Verwendung des originalen Hochspannungs-Kabelbaums im BMW X1 U11 führt zu einer Reihe praktischer Service- und Betriebsvorteile. Zu den wichtigsten gehören:

• werksseitige Anpassung an die Karosseriegeometrie und die Anordnung der Komponenten im Modell X1 U11,
• Einhaltung der vom Hersteller vorgesehenen elektrischen Parameter,
• korrekte Zusammenarbeit mit den Hochspannungssicherheitssystemen,
• Verringerung des Risikos von Montagefehlern dank dedizierter Anschlüsse,
• Aufrechterhaltung der Konsistenz der HV-Installation mit der BMW-Servicedokumentation.

Für Werkstätten, die auf die Wartung von Elektro- und Hybridfahrzeugen spezialisiert sind, bedeutet dies eine schnellere Montage, eine einfachere Diagnose und ein geringeres Reklamationsrisiko. Für den Endbenutzer ist hingegen die Stabilität des Ladevorgangs sowie die Aufrechterhaltung der Betriebssicherheit des Hochspannungssystems entscheidend.

Zustand des Elements und Serviceanwendung

Der angebotene Kabelbaum stammt aus der BMW-Teilegruppe und ist für Serviceanwendungen in Fahrzeugen vorgesehen, bei denen die werksseitige HV-Installation beschädigt wurde, ein mechanischer Eingriff im Bereich der Kabelführung stattfand oder ein Austausch des Elements nach einem Verkehrsunfall erforderlich ist. Die Wahl des originalen Kabelbaums ermöglicht die Einhaltung der werksseitigen Montagestandards sowie der Betriebsparameter des Ladesystems.

Vor der Montage wird empfohlen, die Kompatibilität mit der spezifischen Fahrzeugkonfiguration zu überprüfen und die Standard-Sicherheitsverfahren für Hochspannungsinstallationen durchzuführen. Ein korrekt gewählter HV-Ladekabelbaum ist ein wesentliches Element zur Wiederherstellung der vollen Funktionalität des Elektroantriebs im BMW X1 U11.

Systemerweiterung und zugehörige Komponenten

In der Werkstattpraxis ist der Austausch des HV-Ladekabelbaums oft mit der Überprüfung des Zustands anderer Hochspannungskomponenten verbunden, wie z. B. Anschlüsse an der Traktionsbatterie, Leistungsmodule oder Leitungen, die entlang des Fahrgestells verlaufen. Die Konsistenz des gesamten Energiepfads ist wichtig für die Langlebigkeit der Komponenten und die Korrektheit der Messwerte der Diagnosesysteme.

Wenn Sie eine umfassende Reparatur oder Modernisierung des Hochspannungs-Elektrosystems in Ihrem BMW planen und andere Elemente aus derselben Gruppe benötigen, wie z. B. zusätzliche Kabelbäume, Anschlüsse oder Kabelabdeckungen, prüfen Sie die verfügbaren Teile in der Kategorie Sonstige BMW.
